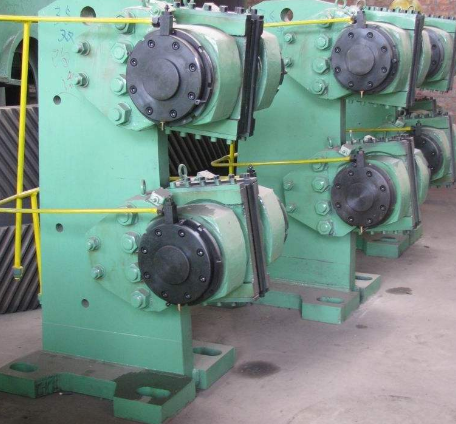

二對頭盤型制動器常把制動輪作為聯軸器的一個半體安裝在機構的轉動軸上,對稱布置的制動臂與機架固定部分鉸連,二對頭盤型制動器兩個制動閘瓦分別活動在鉸接兩制動臂上,在松閘器上閘力的作用下, 二對頭盤型制動器制動閘瓦在徑向抱緊制動輪而產生制動力矩。
二對頭盤型制動器在接通電源時,電磁松閘器的鐵心吸引銜鐵壓向推桿,推桿推動左制動臂向左擺,主彈簧被壓縮。同時,解除壓力的輔助彈篝將右制動臂向右推，兩制動臂帶動二對頭盤型制動器制動閘瓦與制動輪分離,機構可以運動。
二對頭盤型制動器在切斷電源時，鐵心失去磁性,對銜鐵的吸引力消除,因而解除銜鐵對推桿的壓力,在主彈篝張力的作用下,兩制動臂一起向內收擺, 帶動二對頭盤型制動器制動閘瓦抱緊，制動輪產生制動力矩;同時,輔助彈篝被壓縮。制動力矩由主彈簧力決定, 輔助彈簧保證松間間隙。二對頭盤型制動器制動性能在很大程度上是由松閘器的性能決定的。
二對頭盤型制動器的特點是構造簡單，安裝方便 ,成對盤型制動器瓦塊產生的壓力平衡,使制動輪軸不受彎曲載荷作用。在提升機液壓站中得到廣泛使用。
